EBARA EVM5-22F5-4.0 ปั๊มน้ำแสตนเลสแบบตั้ง 5.5HP 380V ท่อดูดส่ง 1.1/4 นิ้ว

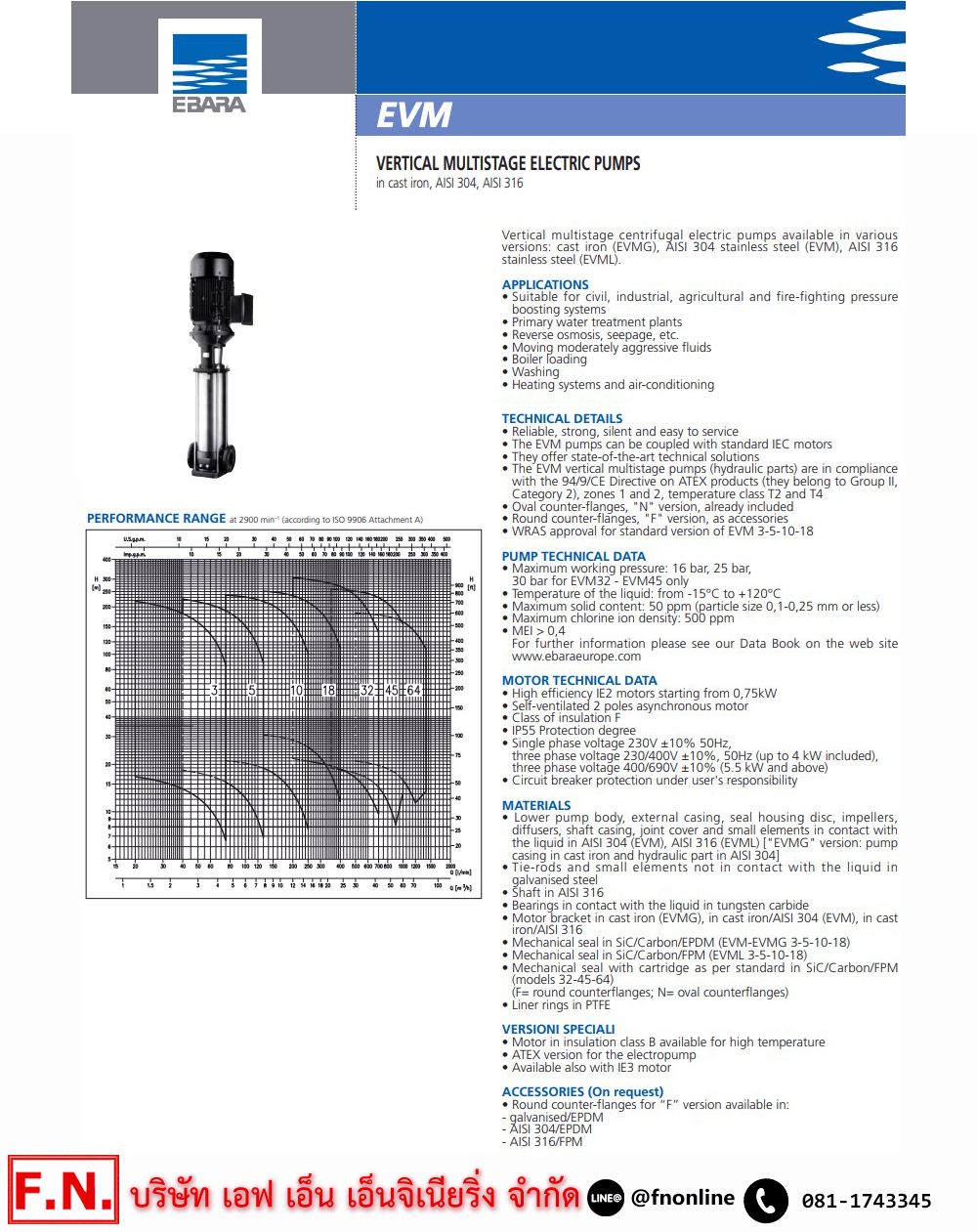

Product Description

EBARA EVM5-22F5-4.0 ปั๊มน้ำแสตนเลสตั้ง 5.5HP 380V ท่อดูดส่ง 1.1/4 นิ้ว

Model : E061-5278

• ปั๊มน้ำหลายใบพัดแบบตั้ง ผลิตจากเหล็กหล่อ, เหล็กกล้าไร้สนิม AISI 304, เหล็กกล้าไร้สนิม AISI 316

การใช้งาน
• เหมาะสำหรับระบบเพิ่มแรงดันในงานโยง งานอุตสาหกรรม งานเกษตรกรรม และระบบดับเพลิง
• โรงงานบำบัดน้ำขั้นต้น
• ระบบรีเวิร์สออสโมซิส การซึมผ่าน ฯลฯ
• การเคลื่อนย้ายของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• การโหลดหม้อไอน้ำ
• การล้าง
• ระบบทำความร้อนและเครื่องปรับอากาศ

รายละเอียดทางเทคนิค
• เชื่อถือได้ แข็งแรง เงียบ และบำรุงรักษาง่าย

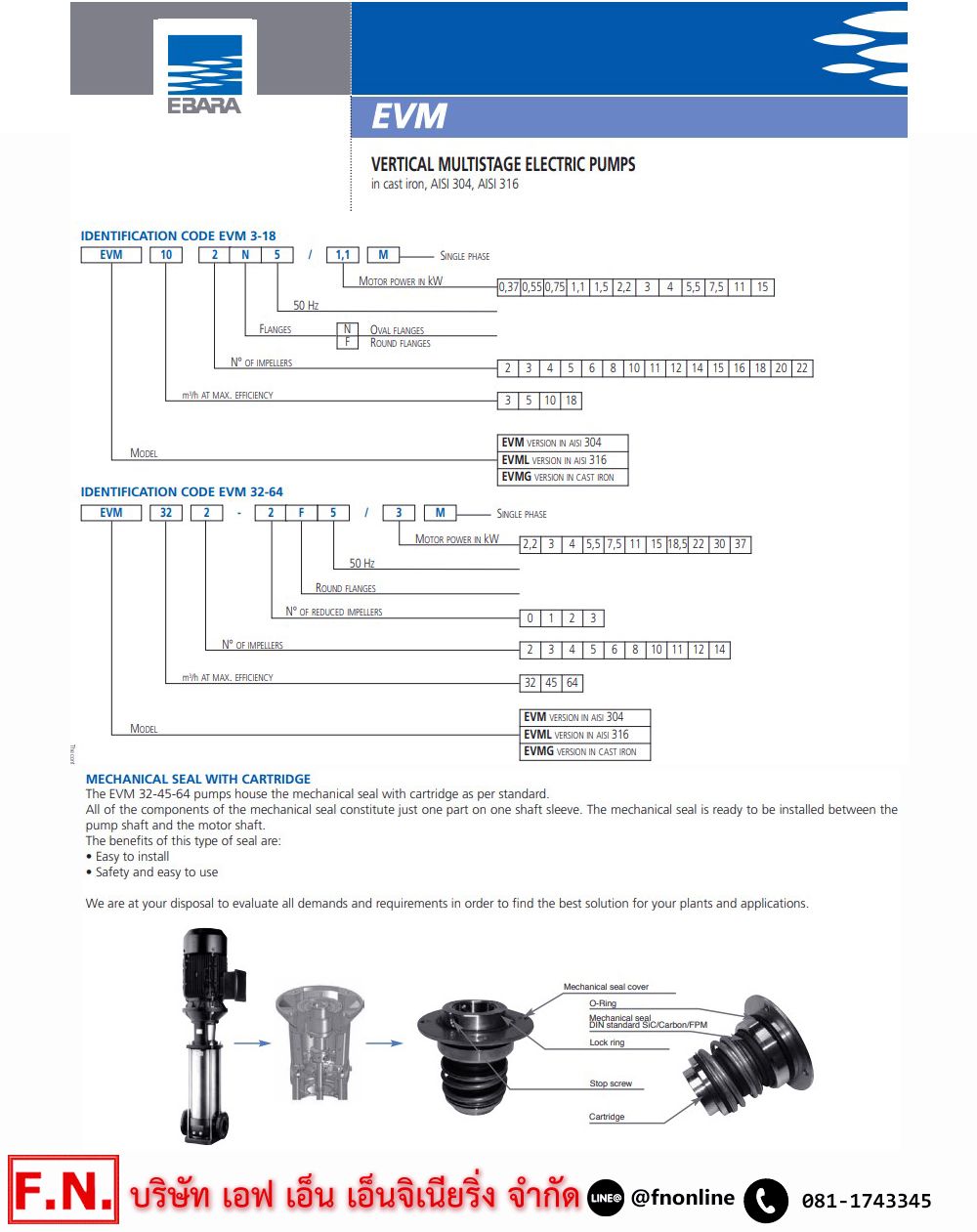

• ปั๊ม EVM สามารถเชื่อมต่อกับมอเตอร์ IEC มาตรฐานได้
• นำเสนอโซลูชันทางเทคนิคที่ล้ำสมัย
• ปั๊มหลายขั้นตอนแนวตั้ง EVM (ชิ้นส่วนไฮดรอลิก) เป็นไปตามข้อกำหนด 94/9/CE เกี่ยวกับผลิตภัณฑ์ ATEX (อยู่ในกลุ่ม II, ประเภท 2) โซน 1 และ 2 ระดับอุณหภูมิ T2 และ T4
• หน้าแปลนรูปไข่ รุ่น “N” รวมอยู่ในชุดแล้ว
• หน้าแปลนกลม รุ่น “F” เป็นอุปกรณ์เสริม
• ได้รับการอนุมัติ WRAS สำหรับรุ่นมาตรฐาน EVM 3-5-10-18

ข้อมูลทางเทคนิคของมอเตอร์

• มอเตอร์ประสิทธิภาพสูง IE2 เริ่มต้นที่ 0.75 กิโลวัตต์
• มอเตอร์อะซิงโครนัส 2 ขั้วแบบระบายอากาศในตัว
• ระดับฉนวน F
• ระดับการป้องกัน IP55
• แรงดันไฟฟ้าเฟสเดียว 230V ±10% 50Hz,
– แรงดันไฟฟ้าสามเฟส 230/400V ±10%, 50Hz (รวมสูงสุด 4 กิโลวัตต์),
– แรงดันไฟฟ้าสามเฟส 400/690V ±10% (5.5 kW ขึ้นไป)
• การป้องกันด้วยเบรกเกอร์วงจรอยู่ภายใต้ความรับผิดชอบของผู้ใช้

วัสดุ

• ตัวปั๊มส่วนล่าง ตัวเรือนภายนอก แผ่นปิดซีล ใบพัด ตัวกระจายแรงดัน ตัวเรือนเพลา ฝาครอบข้อต่อ และชิ้นส่วนขนาดเล็กที่สัมผัสกับของเหลว ทำจาก AISI 304 (EVM), AISI 316 (EVML) [รุ่น “EVMG”: ตัวปั๊มทำจากเหล็กหล่อ และส่วนไฮดรอลิกทำจาก AISI 304]
• ก้านผูกและชิ้นส่วนขนาดเล็กที่ไม่สัมผัสกับของเหลว ทำจากเหล็กชุบสังกะสี
• เพลา ทำจาก AISI 316
• แบริ่งที่สัมผัสกับของเหลว ทำจากทังสเตนคาร์ไบด์
• ตัวยึดมอเตอร์ ทำจากเหล็กหล่อ (EVMG), เหล็กหล่อ/AISI 304 (EVM), เหล็กหล่อ/AISI 316
• ซีลเชิงกล ทำจาก SiC/คาร์บอน/EPDM (EVM-EVMG 3-5-10-18)
• ซีลเชิงกล ใน ซีล SiC/คาร์บอน/FPM (EVML 3-5-10-18)
• ซีลเชิงกลแบบตลับตามมาตรฐานในวัสดุ SiC/คาร์บอน/FPM
(รุ่น 32-45-64) (F = ขอบหน้าแปลนกลม; N = ขอบหน้าแปลนรูปไข่)
• วงแหวนซับในทำจาก PTFE

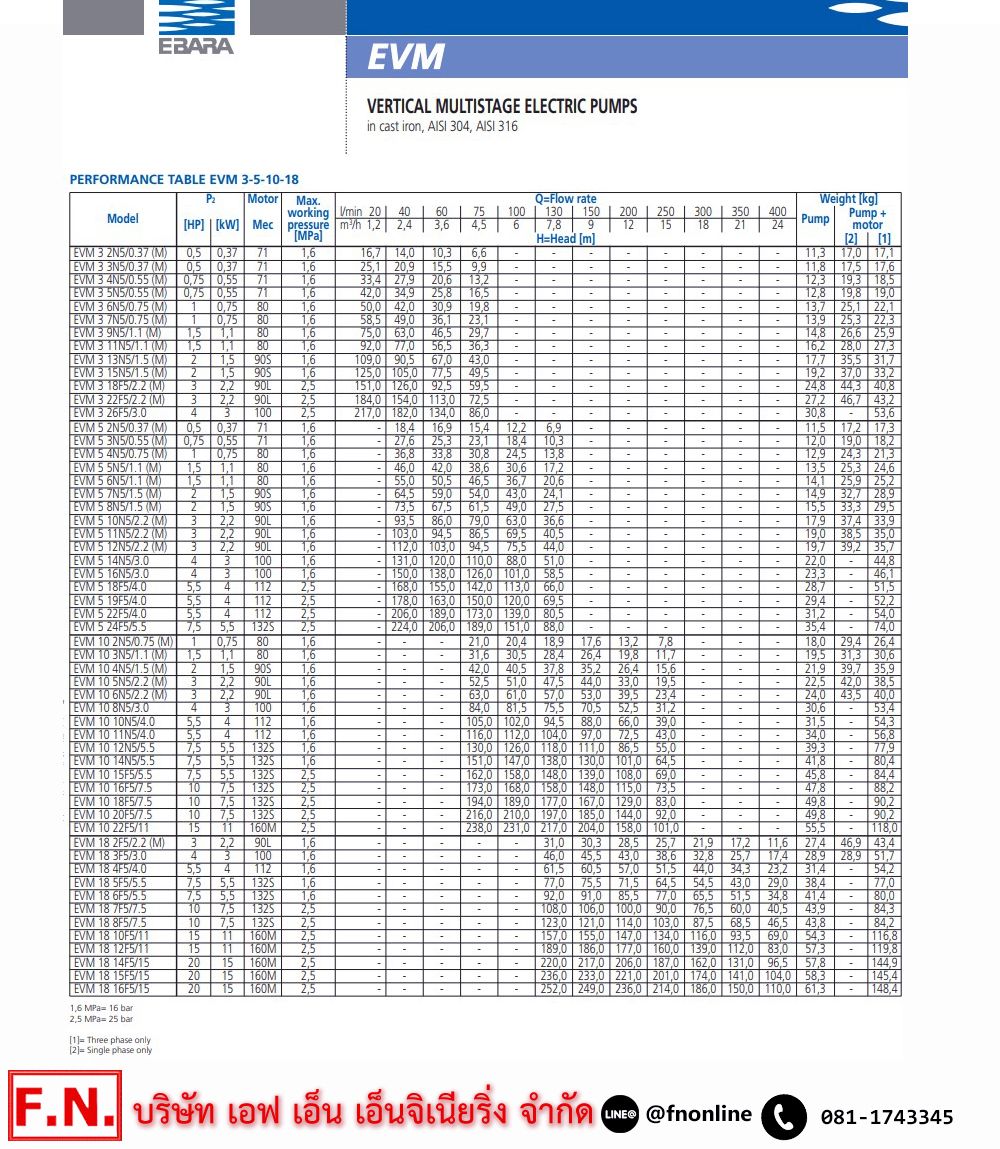

Specification ข้อมูลจำเพาะ

• ทนความร้อนได้สูงถึง 140 องศาเซลเซียส
• เรือนปั๊ม(Casing) : ผลิตจากสแตนเลสเกรด AISI304
• ใบพัด(Impeller) และเพลา(Shaft)ผลิตจากสแตเลสเกรด AISI304
• Power Output Range มอเตอร์ขนาด : 4.0kW (5.5HP) 3 เฟส 380V SIZE 112
• ท่อดูด 1 1/4 นิ้ว , ท่อส่ง 1 1/4 นิ้ว
• ความเร็วรอบตัวเปล่า (รอบ/นาที) 2,900 รอบ/นาที
• ปริมาณน้ำ Capacity : 7.8 ลบ.ม./ชม. 130 ลบ.ม./ชม.
• ส่งน้ำได้สูง Head : 80.5 เมตร (m)
