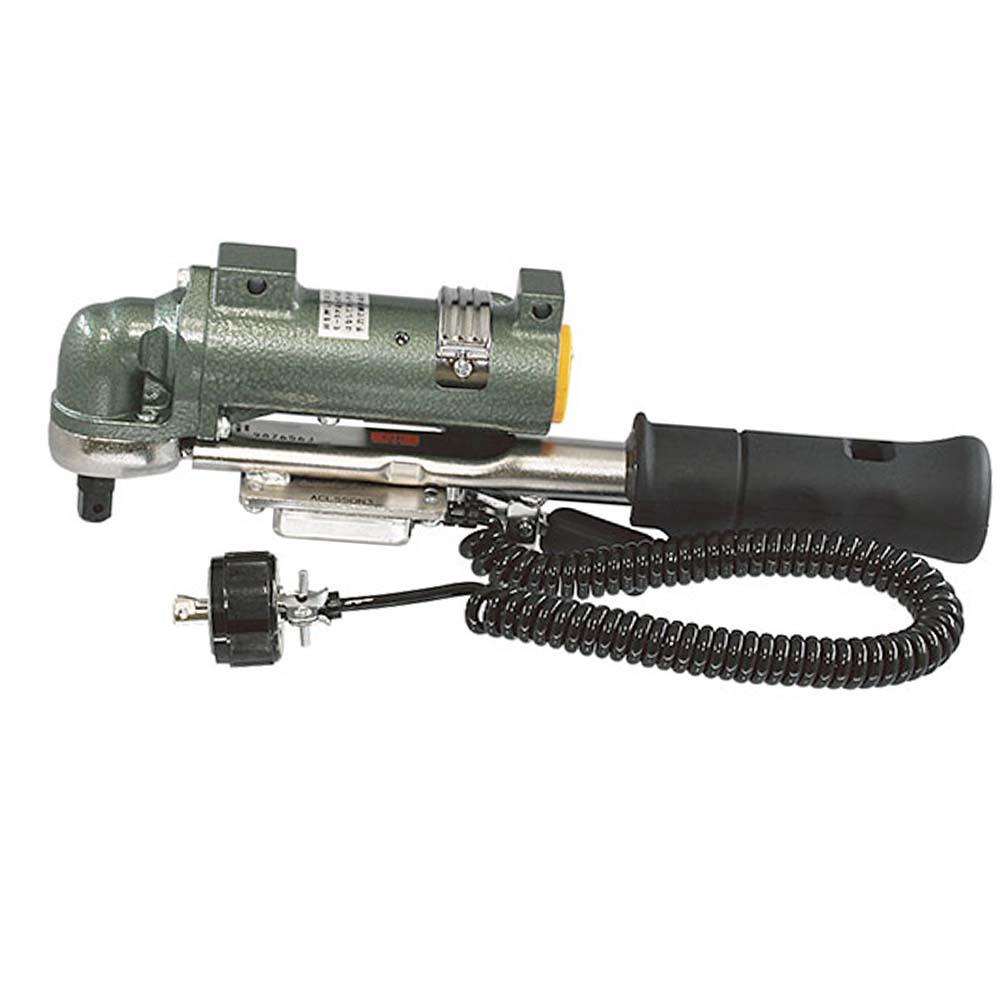

ACLS100N3 บ๊อกซ์ลมวัดแรงบิด กึ่งอัตโนมัติ พร้อมลิมิตสวิตช์ 1/2″DR ช่วงแรงบิด 20∼100 N•m

• Semi-Automatic Type: มอเตอร์ลมที่ติดตั้งบนประแจแรงบิดช่วยให้กระชับแน่นได้อย่างรวดเร็วและแม่นยำในการขันขั้นสุดท้ายด้วยประแจแรงบิดที่ทำด้วยมือ
• เครื่องมือนี้แทนที่กระบวนการขันนิวเมติกสองขั้นตอนตามด้วยประแจแรงบิดคลิกเป็นเครื่องมือเดียวเพื่อประสิทธิภาพที่ดียิ่งขึ้น
• การเปลี่ยนแรงบิดขัน ทำได้ง่าย ๆ โดยใช้ประแจหกเหลี่ยมเพื่อปรับสเกลบนด้ามจับ
• ปุ่มไก trigger ปล่อยหลังจากขันแน่นชั่วคราวแล้วใช้แรงมือจนถึงประแจแรงบิด “คลิก” ตามการตั้งค่าแรงบิดที่ต้องการ
• สินค้า จากญี่ปุ่น

รหัสสินค้า: ACLS100N3 หมวดหมู่:

97,400.00฿ 53,570.00฿ ราคายังไม่รวมภาษี

มีสินค้าอยู่ 3

Compare

Product Description

ACLS100N3 บ๊อกซ์ลมวัดแรงบิด กึ่งอัตโนมัติ พร้อมลิมิตสวิตช์ 1/2″DR

Code No : ACLS100N3

• A3/AC3 style with limit switch output
• Wired Error-Proo fing, Pokayoke, system for assembly processes
• ANGLE
• PNEUMATIC
• GRADUATION
• TRIGGER

• Semi-Automatic Type: มอเตอร์ลมที่ติดตั้งบนประแจแรงบิดช่วยให้กระชับแน่นได้อย่างรวดเร็วและแม่นยำในการขันขั้นสุดท้ายด้วยประแจแรงบิดที่ทำด้วยมือ
• เครื่องมือนี้แทนที่กระบวนการขันนิวเมติกสองขั้นตอนตามด้วยประแจแรงบิดคลิกเป็นเครื่องมือเดียวเพื่อประสิทธิภาพที่ดียิ่งขึ้น
• การเปลี่ยนแรงบิดขัน ทำได้ง่าย ๆ โดยใช้ประแจหกเหลี่ยมเพื่อปรับสเกลบนด้ามจับ
• ปุ่มไก trigger ปล่อยหลังจากขันแน่นชั่วคราวแล้วใช้แรงมือจนถึงประแจแรงบิด “คลิก” ตามการตั้งค่าแรงบิดที่ต้องการ
• มีคุณสมบัติเหมือนกับ A Series แต่มีมอเตอร์ขนาดใหญ่ขึ้นและมีแรงบิดในการขันที่สูงขึ้น
• ทำการสอบเทียบอย่างง่ายดายบนเครื่องทดสอบแรงบิดมาตรฐานเช่น DOTE4-G ของ Tohnichi ตั้งแต่ประแจแรงบิดควบคุมแรงบิดที่ใช้สุดท้ายไม่ต้องใช้ตัวจำลองร่วม
• รุ่น AC3 มีไดรฟ์วงล้อสี่เหลี่ยมใหม่ที่รองรับซ็อกเก็ตป้องกันการสั่นสะเทือน (ไม่รวม) และกลไกทริกเกอร์ที่ปรับปรุงใหม่
• แรงกดดันของสายการบินที่ลดลงจะไม่ส่งผลต่อแรงบิดที่ใช้
• เวอร์ชั่น LS พร้อมลิมิตสวิตช์ ซึ่งจะสร้างระบบการตรวจสอบข้อผิดพลาดเมื่อใช้กับเครื่องตรวจนับ CNA-4mk3 (แยกจำหน่าย) เมื่อตั้งค่าแรงบิดได้สำเร็จลิมิตสวิทช์ จะทำงานเพื่อยืนยันการขันให้แน่น – ไม่รัดอีกต่อไป!

Specificatin ข้อมูลจำเพาะ

Accuracy ±3%

• ช่วงแรงบิด Torque Range : 20∼100 N•m
• Grad : 1
• Provisional Tightening [Nm] : 17.5
• Free Rotation [r.p.m] : 900
•  Air Pressure [MPa]  : 0.6
• Air Mass Flow [m3/min] : 0.2
• น้ำหก Weigh : 2.2 kg

DIMENSION (mm)

• Dimension
• Effective Length : L 238 mm
• Overall Length : L’ 333.5 mm
• H : 107.7 mm
• R : 17 mm
• SQ. Drive  a : 1/2″ (12.7 mm)
• SQ. Drive b : 24.9 mm
• c : 11 mm
• ø D : 16 mm
• Ø d : 4.1 mm

Notes

• The required hose diameter of A10N3 – 180N3, AC25N-50N are Φ5, AC100N3, 180N3 are Φ6.
• ISO VGA32 (turbine oil #90) is required as the lubrication.
• Rated voltage of the limit switch is AC/DC 30V, below 1A.
• The provisional tightening torque is not guaranteed.
• ACFD Wireless Version with Data Output available as special order upon request.
• ACQSPLDS Wired Version with Data Output available as special order upon request.
• Applicable for international use including the EU region. Compliant with calibration procedures of ISO 6789 Type II Class A.

ข้อมูลเพิ่มเติม PDF



• Semi-Automatic Type: Air motor mounted on torque wrench allows for fast provisional tightening with accuracy of final tightening by torque wrench performed by hand.
• This tool replaces conventional two-step tightening process of pneumatic tool followed by click torque wrench into one tool for greater efficiency.
• Changing tightening torque is simple by using hex key to adjust scale on handle.
• Index finger trigger engages motor. Release after provisional tightening then use hand force until torque wrench "clicks" at required torque setting.
• Same features as A Series but with larger motor and higher provisional tightening torque.
• Easy calibration performed on standard torque wrench tester such as Tohnichi's DOTE4-G. Since torque wrench is controlling final applied torque no joint simulator is required.
• AC3 version features new ratchet square drive that accommodates anti-vibration sockets (not included) and improved trigger mechanism.
• No reaction arm needed–Up to 180Nm (or equivalent) with no reaction force.
• A drop in airline pressure will not affect applied torque.
• LS version available with limit switch, which creates error-proofing system when used with CNA-4mk3 count checker (sold separately). When torque set is achieved, limit switch is triggered confirming tightening completion–no more missed fasteners!
• ACFD and ACQSPLDC3 / ACQSPLD3 Models also output applied torque data (Special order upon request).
น้ำหนัก 2.20 kg
