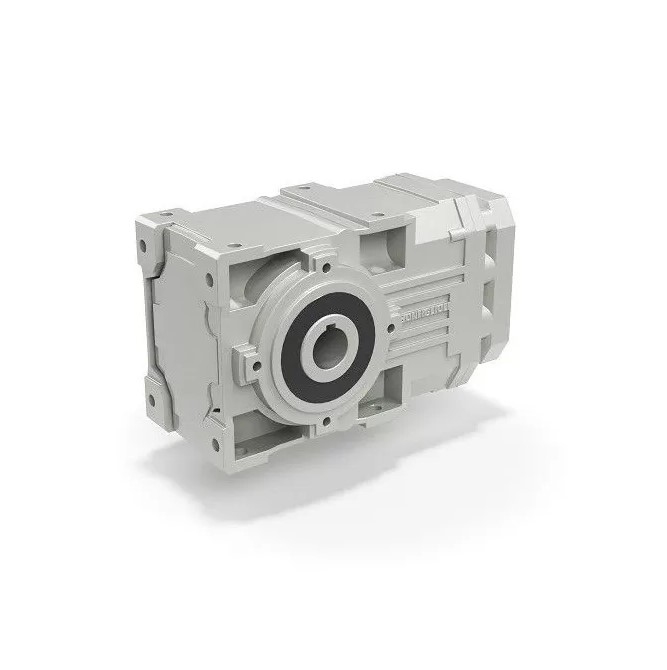

BONFIGLIOLI A-50-2-UH50-16.6-P112-B3 หัวเกียร์ประสิทธิภาพสูง อัตราทด 1:16.6

Product Description

BONFIGLIOLI A-50-2-UH50-16.6-P112-B3 หัวเกียร์ประสิทธิภาพสูง อัตราทด 1:16.6

Code : A-50-2-UH50-16.6-P112-B3

Helical Bevel Gear Units มอเตอร์เกียร์เอียงแบบเฮลิคอล

• Bonfiglioli – A Series เป็นเกียร์หักศอก (Right-angle) ที่ประสิทธิภาพสูง ต้นทุนในการซ่อมบำรุงต่ำ และช่วงแรงบิดที่กว้าง รูปแบบมุมขวาระหว่าง INPUT และ OUTPUT ทำให้ A Series มีขนาดกะทัดรัดเป็นพิเศษ การผสมผสานชุดเกียร์ทำให้ผลิตภัณฑ์มุมขวานี้มีประสิทธิภาพและทนทานมากที่สุดในกลุ่มผลิตภัณฑ์งานเบาและปานกลาง
• Bonfiglioli A Series สามารถใช้ร่วมกับมอเตอร์ไฟฟ้าหลากหลายประเภทที่ผลิตโดย Bonfiglioli ทั้งหมด มอเตอร์แบบอะซิงโครนัสทั้งแบบ IEC และแบบกะทัดรัด (BN-BE-BX/M-ME-MX) มอเตอร์เซอร์โว (BMD) และมอเตอร์แบบรีลัคแทนซ์ (BSR) สามารถจับคู่กับรุ่น A ได้
• เกียร์แบบ right-angle ทำให้ใช้พื้นที่ในการติดตั้งน้อย
• สำหรับงานส่งกำลังทุกประเภท เช่นสายพานลำเลียง กะพ้อลำเลียง เครน
• ต้นทุนการบำรุงรักษาต่ำ
• โครงสร้างเหล็กหล่อ ให้ความแข็งแรงสูง

Description รายละเอียด

• PRODUCT SERIES A – Series Bevel Gearboxes

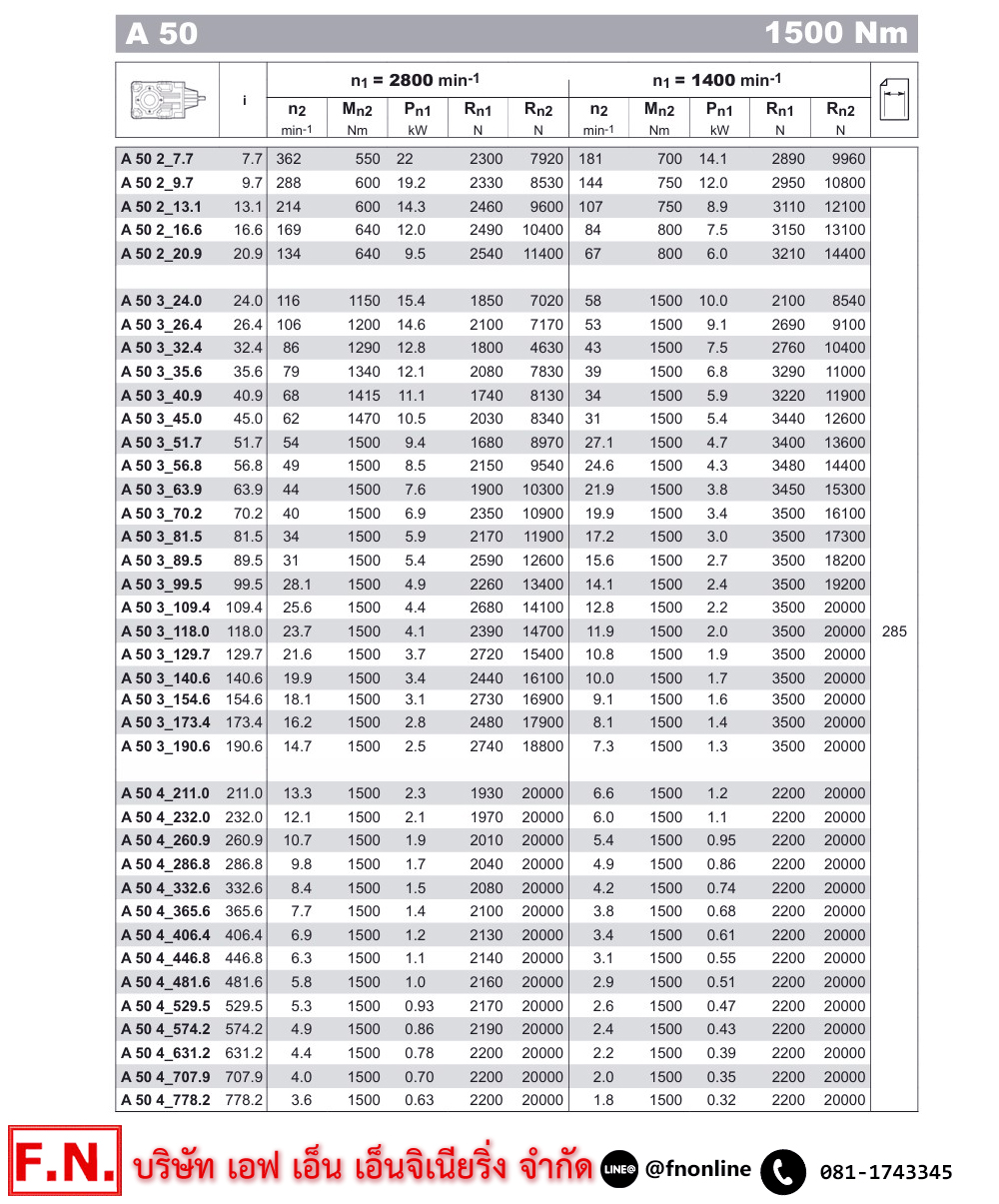

• Size 50 – Mn2=1500Nm/Tn2=13300LbIn
• REDUCTIONS 2 – 2 Reduction Stage

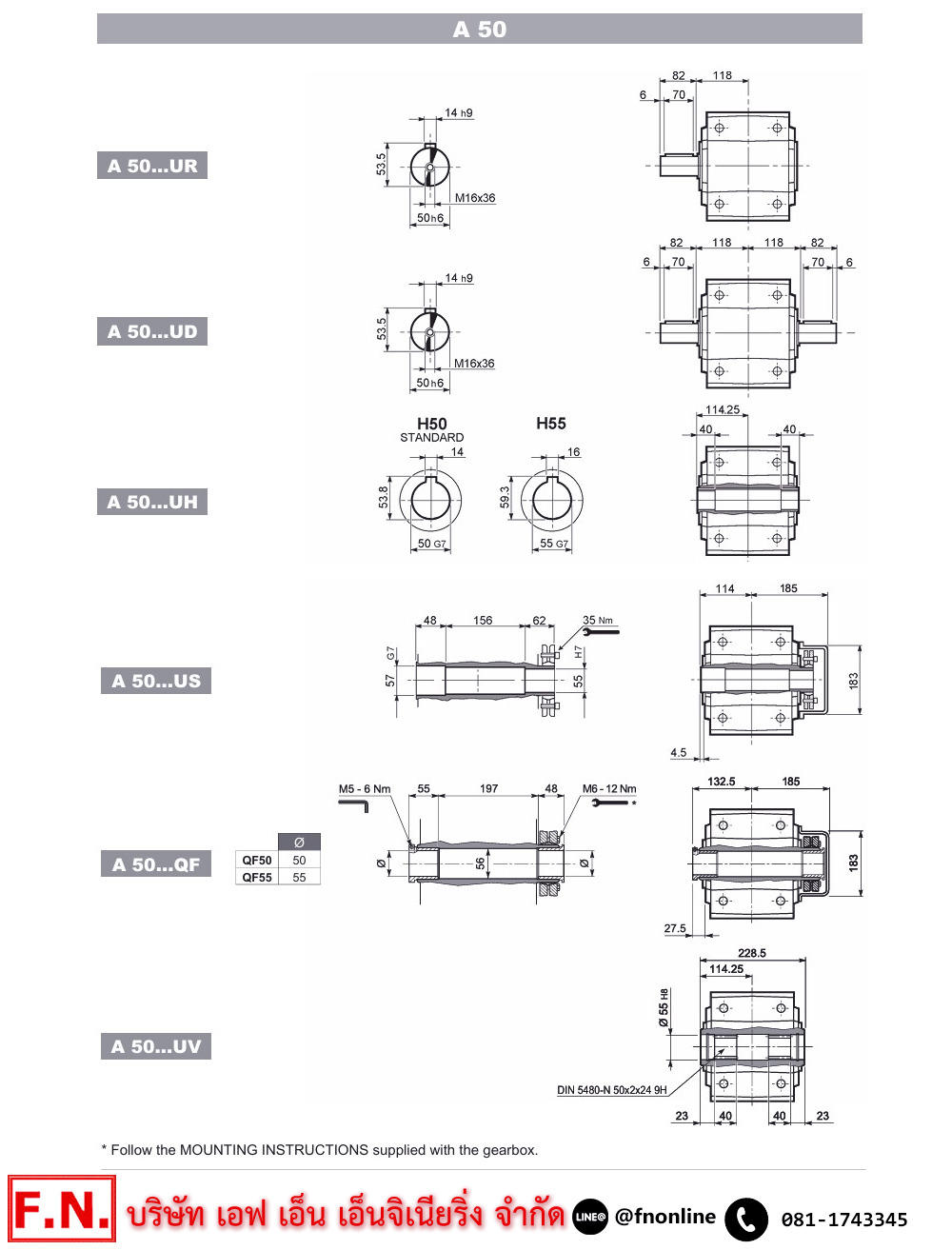

• VERSION UH50 – Hollow O/P Shaft Dia.50mm
• GEAR RATIO 16.6

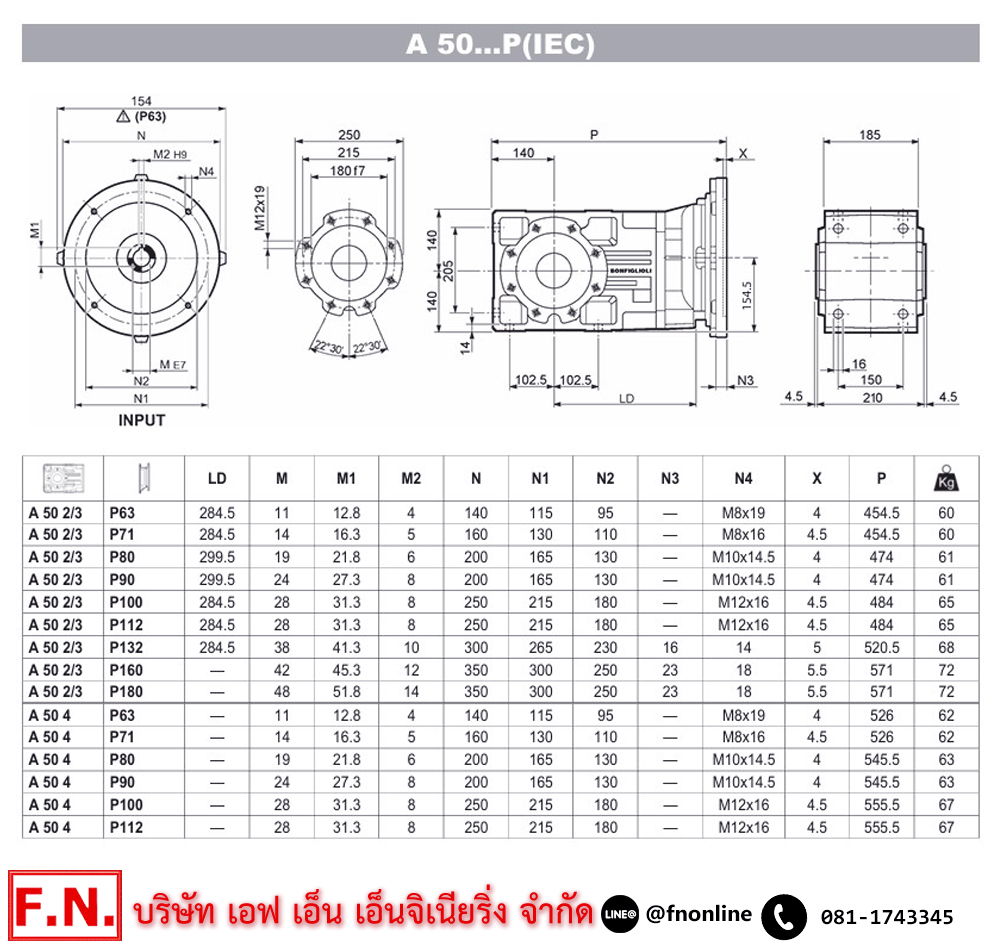

• INPUT CONFIGURATION P112 – Metric Motor Adaptor IEC 112
• MOUNTING POSITION B3
• n1 Input Speed [min-1] 1400

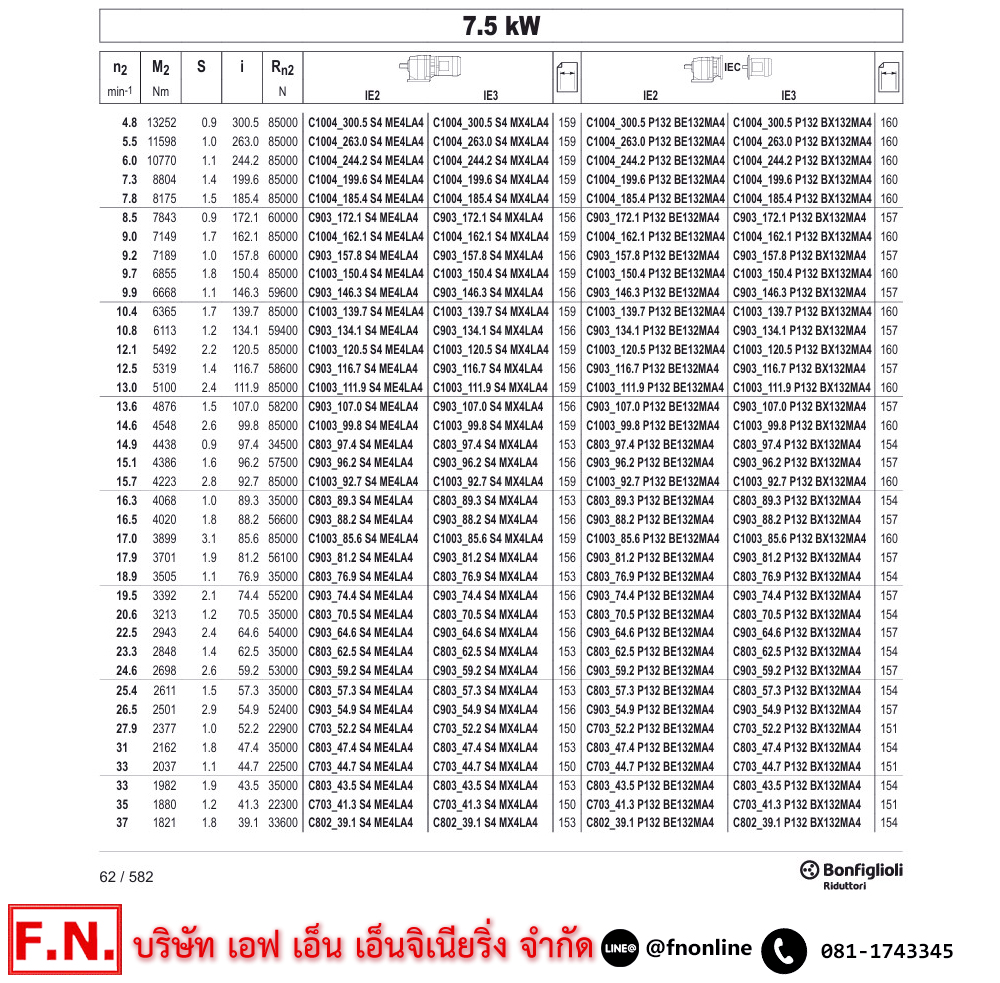

• Pn1 input rated power [kW] 7.5
• Rn1 Input perm.over. load [N] 3150
• n2 Output Speed [min-1] 84
• Mn2 Output rated torque [Nm] 800
• Rn2 Output OHL [N] 13100
• Gearb.Mom.Inert.(•10-4) [Kgm2] 8.2
• ηd Dynamic efficiency [%] 94
• Gearbox Weight [Kg] 65.0
• Output Shaft Dimensions Ø50 G7 mm
• TD_OIL 6.1
