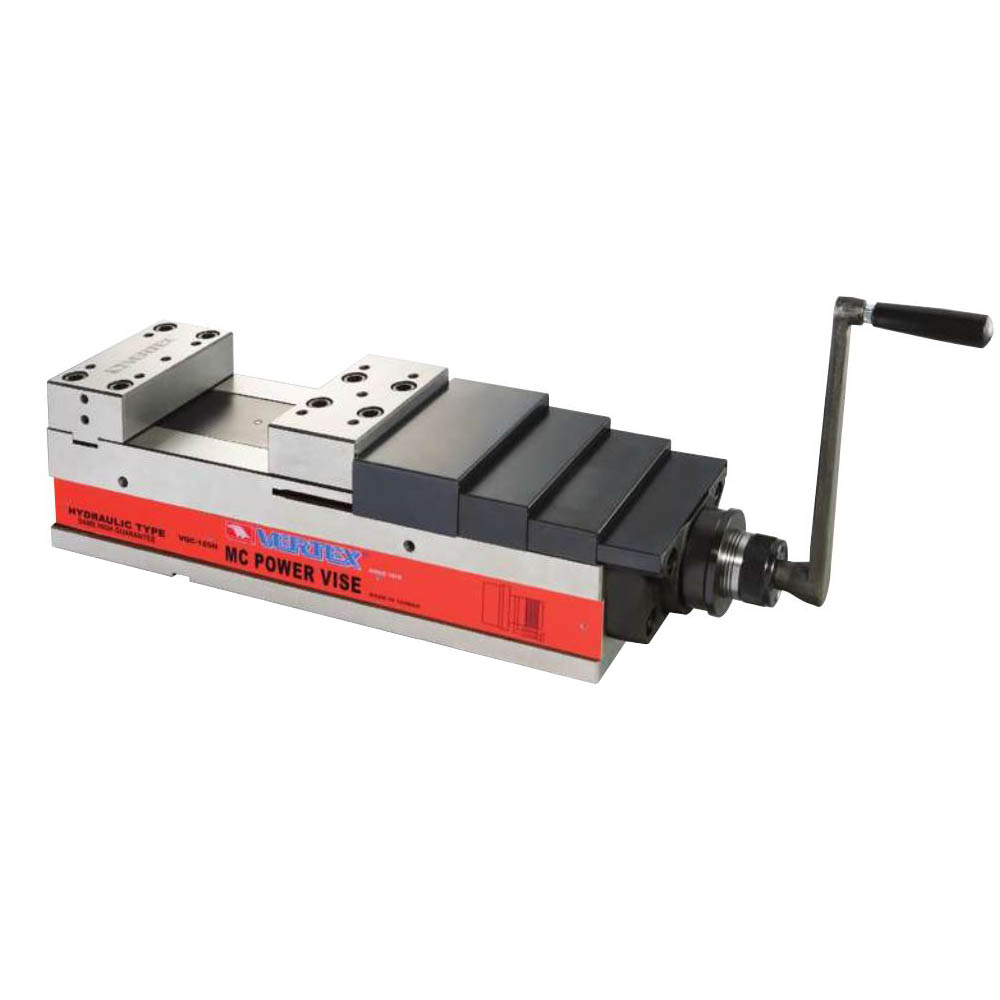

VQC-125H ปากกาจับชิ้นงาน MC POWER Vise Hydraulic Type

• การออกแบบที่กะทัดรัด ความสามารถในการจับยึดที่ยอดเยี่ยม & แข็ง การทำงานเบาและราบรื่น
• สร้างขึ้นเพื่อการกัดเจาะเครื่อง CNC และการใช้งานอื่น ๆ ของเครื่องจักร
• ตัวเครื่องทำจากเหล็กหล่อเหนียว FCD60, การต้านทานการโก่ง / ดัดงอสูง
• สไลด์เลื่อนชุปแข็งเพื่อความคงทน
• ซ่อนแกนเพื่อป้องกันชิปและสิ่งสกปรก
• ระบบ Hydro-booster เพื่อความดันในการจับสูงสุดพร้อมแรงขั้นต่ำ
• รวดเร็วในการหนีบและล็อคและใช้งานง่าย
• ความแม่นยำภายใน 0.01 / 100 mm.
• รับประกันระบบ Hydro-booster ใช้งานได้ 2 ปี จำกัด
• หมายเลขน้ำมันไฮดรอลิกคือ 68 #
• สายไฮโดร – หนึ่งระดับระบุเกี่ยวกับ 1/3 ของสูงสุด แรงยึด
• เหมาะสำหรับเครื่อง CNC ที่ต้องการแรงจับขิ้นงานมากและความเที่ยงตรงสูง

รหัสสินค้า: 4005-005H หมวดหมู่: Brands:

57,980.00฿ 37,680.00฿ ราคายังไม่รวมภาษี

Compare

Product Description

VQC-125H ปากกาจับชิ้นงาน MC POWER Vise Hydraulic Type

Code : 4005-005H

• MC power machine vise: สามารถใช้งานได้ทั้งแนวนอนและแนวตั้ง ปากเปิดกว้างขนาดใหญ่
• เหล็กหล่อเหนียวและทนทานและมั่นคงคุณภาพสูง
• พลังการยึดเกาะแบบไฮดรอลิกการออกแบบที่ดีที่สุดในโลก
• แรงยึดสามารถปรับได้: MIN POWER: 2000,4000kgf ~ MAX POWER: 6000kgf
• ทนต่อสิ่งสกปรก: ปกปิดแกนหมุนด้วยแผ่นปิด

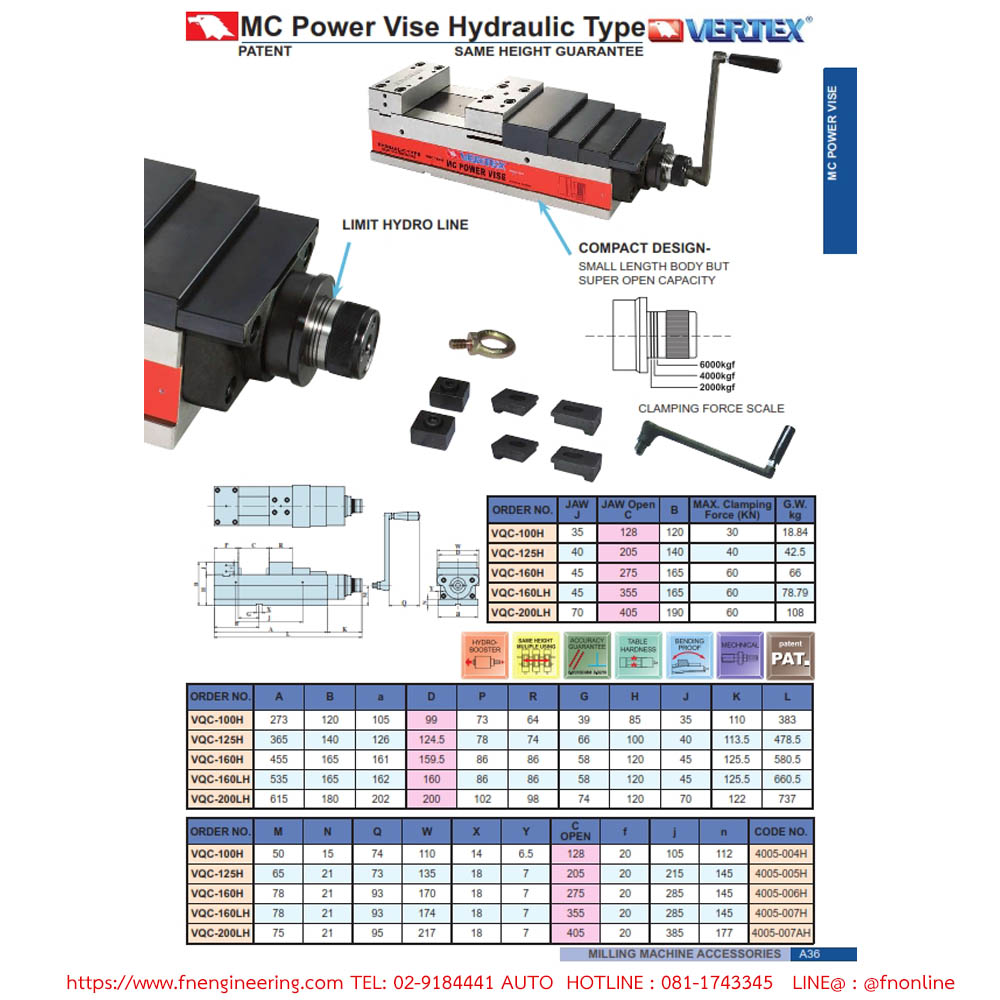

Specifications ข้อมูลจำเพาะ

• Jaw open ปากเปิดกว้าง : 205 mm.
• Max Clamp Forc : 40 Kn
• น้ำหนักรวม Gross Weight : 42.5 kg

NO. Inspection Item Per (100mm) / Guaranteed

1 Parallelism: table face to bottom of bed. : 0.01/100mm
2 Squareness :between table face and jaw plate. : 0.02/100mm
3 Squareness: keways on bottom of table face to jaw plate. : 0.02/100mm
4 Parallelism: table face of the block to bottom of bed. : 0.02/100mm

Download PDF

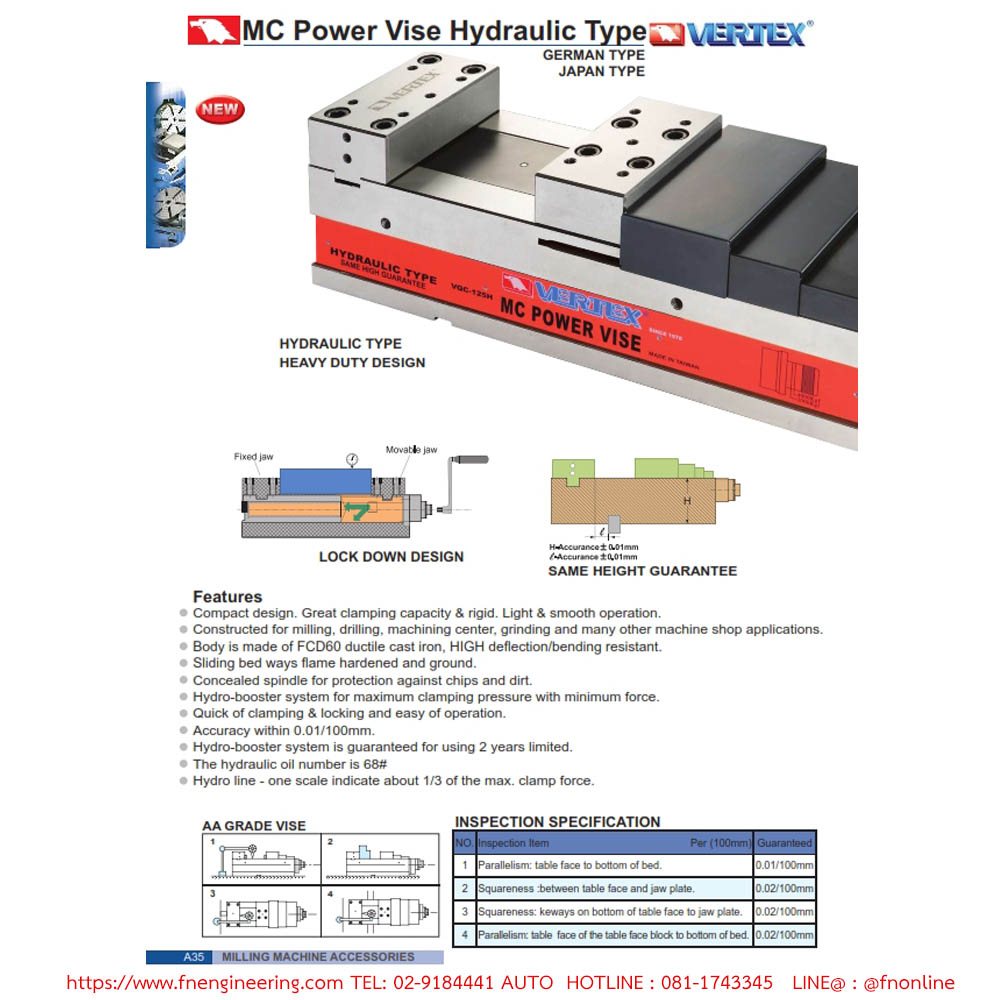

Features

• Compact design. Great clamping capacity & rigid. Light & smooth operation.
• Constructed for milling, drilling, machining center, grinding and many other machine shop applications.
• Body is made of FCD60 ductile cast iron, high deflection/bending resists.
• Sliding bed ways flame hardened and ground.
• Concealed spindle for protection against chips and dirt.
• Hydro-booster system for maximum clamping pressure with minimum force.
• Quick of clamping & locking and easy of operation.
• Accuracy within 0.01/100mm.
• Hydro-booster system is guaranteed for using 2 years limited.
• The hydraulic oil number is 68#
• Hydro line - one scale indicate about 1/3 of the max. clamp force.
น้ำหนัก 40.4 kg
